Муфта кулачково-дисковая по ГОСТ 20720-93

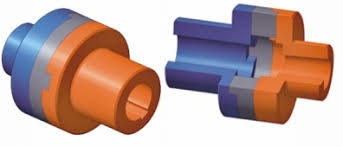

                                                     Муфта кулачково-дисковая (КД)

Кулачково дисковая муфта по ГОСТ 20720-93

Муфта кулачково дисковая служит для соединения валов при передаче вращающего момента от 16 до 16000Н·м с максимальной частотой вращения 4 с-1 для моментов до 6300Н·м и 1,6 с-1 для моментов свыше 6300Н·м при угловом смещении осей валов до 30' без уменьшения динамических нагрузок, климатических исполнении У и Т для категорий 1-3, климатических исполнений УХЛ и О для категории 4 по ГОСТ 15150-69.

Полумуфты изготовляют следующих исполнений:

1 - с цилиндрическими отверстиями для длинных концов валов по ГОСТ 12080-66;

2 - с цилиндрическими отверстиями для коротких концов валов по ГОСТ 12080-66;

3 - с коническими отверстиями для длинных концов валов по ГОСТ 12081-72.

4 - с коническими отверстиями для коротких концов валов по ГОСТ 12081-72. Допускаются другие виды соединения полумуфт с валами с обеспечением гарантированного натяжения.

Поставляем кулачково-дисковые муфты:

Номинальный вращающий момент Т, Н·м

d

Н7

d1

Н9

d

Н7

d1

Н9

D, не более

L, не более

l

l1

Радиальное смещение осей валов, не более

Масса, кг, не более для исполнений



для исполнений



Ряд 1

Ряд 2



1,3

2,4

1

2

3

4



1, 3

2, 4



16

16; 18

100

75

28

18

24

0,6

1,4



31,5

16

0,7

1,6



18

1,5



19



20

90

36



22

1,4



63

20; 22

0,8

1,3



24

1,2



25

105

42

26

1,3



28



1,2



125

25

140

1,0

6,3



28

6,2



30; 32

185

140

80

58

60

38

7,4

7,2



35; 36

7,2

7,0



250

32; 35; 36

170

185

140

80

58

60

38

1,2

11,0

10,0



38

10,0

9,0



40

42

245

190

110

82

84

56

11,0

10,0



45

10,0

9,0



400

38

185

140

80

58

60

38

1,6

11,0

10,0



40

42

245

190

110

82

84

56



45; 50

48 53



10,0





630

45; 50

48

210

245

190

110

82

84

56

2,0

31,0





630

53

210

245

190

110

82

84

56

2,0

31,0

27,0



55

56

29,0

26,0



60; 63

305

235

140

105

107

72

31,0

28,0



1000

50

245

190

110

82

84

56

2,2

31,0

26,0



53

30,0

25,0



55

56

29,0

26,0



60

305

235

140

105

107

72

31,0

28,0



63

65

30,0

27,0



70; 71

29,0

26,0



1600

60

250

2,5

49,0

45,0



63

48,0

44,0



65

48,0

44,0



70; 71

47,0

43,0



75

40,0

36,0



80

360

280

170

130

132

92

42,0

41,0

38,0

35,0



85



2500

70; 71

290

305

235

140

105

107

72

3,0

53,0

46,0



75

52,0

45,0



80

360

280

170

130

132

92

56,0

48,0



85

55,0

47,0



90

53,0

48,0



95

51,0

44,0



100

440

350

210

165

167

122

55,0

48,0



4000

80

310

360

280

170

130

132

92

3,5

56,0

48,0



85

55,0

47,0



4000

90

310

360

280

170

130

132

92

3,5

53,0

48,0



95

51,0

44,0



100

440

350

210

165

167

122

55,0

48,0



105

53,0

46,0



110

52,0

45,0



6300

100

350

4,0

125

108



105

123

106



110

121

104



120

115

99,0



125

112

97,0



130

550

450

250

200

202

152

122

105



140

114

99,0



10000

110

440

350

210

165

167

122

4.5

122

104



120

115

99,0



125

112

97,0



130

550

450

250

200

202

152

122

105



140

114

99,0



16000

125

390

440

350

210

165

167

122

5,0

203

148



130

550

450

250

200

202

152

200

145



140

205

184



150

198

179



 Обозначение муфт содержит наименование муфты и цифры, характеризующие номинальный вращающий момент, диаметр отверстия полумуфты и исполнение.

Пример условного обозначения кулачково-дисковой муфты с номинальным вращающим моментом Т = 250Н·м, диаметром посадочного отверстия полумуфт d = 32мм, с полумуфтами исполнения 1, климатического исполнения У, категории 3:

Муфта 250-32-1-У3 ГОСТ 20720-93

То же, но при исполнении одной полумуфты 1, другой - 3:

Муфта 250-32-1-3-У3 ГОСТ 20720-93

То же, но с диаметром посадочного отверстия одной полумуфты D = 32мм, исполнения 1, другой полумуфты с диаметром d = 40мм, исполнения 2:

Муфта 250-32-1-40-2-У3 ГОСТ 20720-93

Технические требования на муфты для соединения валов

Допускается применять сочетание полумуфт разных типов и исполнений с посадочными отверстиями различных диаметров в пределах одного номинального вращающего момента, а в технически обоснованных случаях - различных номинальных вращающих моментов.

Значения номинального вращающего момента указаны для муфт постоянными по значению и направлению нагрузками, полумуфты которых изготовляют из сталей марки 45 по ГОСТ 1050-88 или марки 45Л по ГОСТ 977-88 твердостью рабочих поверхностей пазов 40-45HRCэ, а диски - из стали марки 40Х по ГОСТ 4543-71 с твердостью рабочих поверхностей выступов 45-50HRCэ.

При использовании других материалов, при переменных нагрузках и при частотах вращения, отличающихся от указанных, значения вращающего момента, передаваемого муфтой, определяются расчетным путем.

Размеры шпоночных пазов и предельные отклонения - по ГОСТ 23360-78 и ГОСТ 10748-79.

Ширина шпоночных пазов для полумуфт исполнений 3 и 4 - по ГОСТ 1208-81. Допуски углов конусов отверстий - по 9-й степени точности ГОСТ 8908-81.

Подбор кулачково-дисковой муфты для соединения крановых барабанов и редукторов

Для обеспечения безаварийной работы и длительного срока службы муфты важно правильно определить ее параметры. Подобрать нужную муфту, исходя из конкретных нагрузок и габаритных размеров оборудования заказчика, помогут наши специалисты.

Подбор муфты кулачково дисковой:

Муфта кулачково-дисковая

Редуктор

Барабаны

Допустимый крутящий момент, Н*м

L

D

L1

D1

L2

D2

c

Масса, кг

КД200-55РМ/36Н

Р-350

5025-40; 6525-40



2300

192

200

82

100

80

80

30

24,6

КД200-К55/50Н

1Ц2У-160

5040-60;6540-60; 8040-60;10040-60; 12040-60

250

110

110

95

27,4

КД200-К70/50Н

1Ц2У-200

5040-60; 6540-60; 8040-60; 10040-60; 12040-60

280

200

140

125

110

95

30

31,15

КД200-К70/70Н

5050-80; 5063-80; 6550-80; 6563-80; 8050-80; 10050-80; 12050-80; 14040-80; 16040-80

310

140

125

35,55

КД200-70КЦ/70Н

КЦ1-300; КЦ2-500

34,8

КД200-80РМ/45Н

Р-400;Р-500

5031,5-50; 6531,5-50

263

123

135

110

90

29,9

КД200-80РМ/50Н

5040-60; 6540-60; 8040-60; 10040-60; 12040-60

95

29,9

КД320-К70/70Н

1Ц2У-200

5050-80; 5063-80; 6550-80; 6563-80; 8050-80; 10050-80; 12050-80; 14040-80; 16040-80

18000

330

320

140

125

140

125

50

99,6

КД320-К90/70Н

1Ц2У-250

360

170

150

103,9

КД320-К90/90Н

6563A-100; 8063Ф-100; 10063-100; 10063Ф-100; 12063-100; 12063Ф-100; 14050-100; 14063-100; 14063Ф-100; 16050-100; 16063-100; 16063Ф-100

390

170

150

105,4

КД320-90КЦ/90Н

КЦ1-400; КЦ2-750

103,0

КД320-110Ц2У/90Н

Ц2У-315Н

430

210

170

112,3

КД320-110РМ/90Н

Р-600

385

165

107,7

КД320-К70/90Н

1Ц2У-200

360

140

125

101,1

КД400-110КЦ/110Н

КЦ1-500

8080Ф-120; 10080Ф-120; 12080Ф-120; 14080Ф-120; 16080Ф-120

33500

485

400

210

170

210

170

65

205,3

КД400-125Ц2У/110Н

Ц2У-355Н

190

210,1

КД400-130КЦ/110Н

КЦ2-1000

525

250

195

210,6

КД400-140Ц2У/110Н

Ц2У-400Н

210

212,5

Условия транспортировки и хранения
Транспортировку муфты рекомендуется производить в разобранном виде. По желанию клиента возможна транспортировка в собранном виде без упаковки – в этом случае следует обеспечить защиту деталей муфты от коррозии, ударов и механических повреждений.
Хранить муфты следует при температуре воздуха не выше 20°С и относительной влажности не более 65%. Необходимо обеспечить защиту муфт от воздействия прямых солнечных лучей, нагревательных приборов. Рекомендуется хранить муфты на стеллажах, уложенные в один ряд.

Особенности монтажа и эксплуатации
Для облегчения установки, монтаж полумуфты на вал рекомендуется проводить при небольшом нагреве. Также необходимо обеспечить осевое крепление ступицы с помощью установочного винта или упорной шайбы.
Эксплуатация муфты осуществляется в диапазоне температур от -30 до +90°С (при допустимом кратковременном нагревании до +120°С). Верхний рабочий предел температуры ограничен с целью обеспечения длительной безотказной работы.
Для максимально эффективной работы муфты и минимального износа требуется соблюдение строгой соосности соединяемых валов. Включение может производиться на тихом ходу при скорости вращения не более 100 оборотов в минуту. Более высокая скорость может привести к преждевременному износу детали. Допускается выключение на ходу.
Если в процессе эксплуатации произошло повреждение кулачков муфты или на их углах образовались скосы, необходимо произвести ремонт наплавкой металла и последующей обработкой. При работе кулачки полумуфт должны полностью входить в зацепление.

На трущиеся поверхности необходимо периодически наносить пластичную смазку.

Область применения кулачковых муфт
Подходит для тихоходных машин (до 250 об\мин), редукторов.
