Муфта продольно-свертная

Описание муфты продольно-свертной

Муфты продольно-свертные ГОСТ 23106-78 скачать

Муфты продольно-свертные предоназначены для соединения цилиндрическизх валов без смягчения динамических нагрузок и компенсаций смещений, климатических условий У и Т категории 1, 2.,3 и климатических исполнений УХЛ и О категорий 4 по ГОСТ 15150-69.
При наличии на валах элементов, фиксирующих муфту по продольной оси, фиксирующие полукольца не применяются.

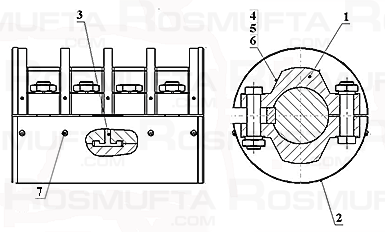

1 - полумуфта; 2 - полукожух; 3 - фиксирующие полукольца;
4 - болт по ГОСТ 7796-70; 5 - гайка по ГОСТ 5916-70;
6 - шайба по ГОСТ 6402-70; 7 - винт по ГОСТ 17473-80

Требования на детали

Полумуфта - чугун СЧ 20 по ГОСТ 1412-85
Полукольца - сталь 45
Полукожух - лист Ст3 по ГОСТ 380-94.

Пример обозначения

Муфта 125-28-1-У3 ГОСТ 23106-78
где
Т=125 - номинальный вращающий момент, Нм;
d = 28 - диаметр посадочных отверстий в полумуфтах под валы, мм;
То же, но без фиксирующих полуколец:
Муфта 125-28-2-У3 ГОСТ 23106-78

Область применения

Для соединения строго соосных валов, осей, штанг, тяг. Пригодна только для тихоходных машинах.
